三次元测量仪WSMS-2010

其他更多设备

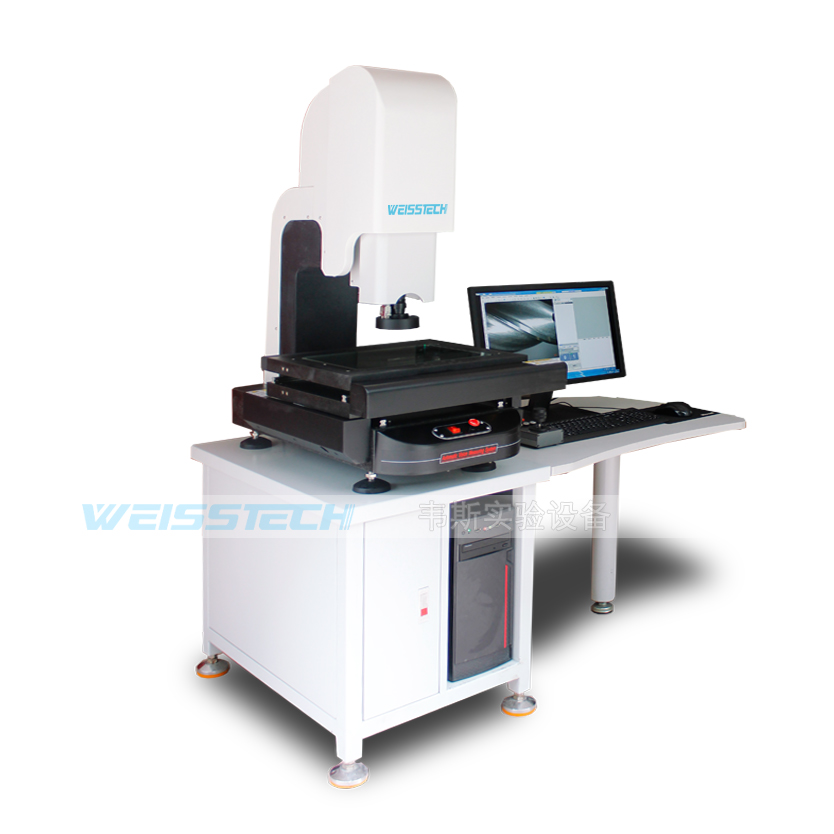

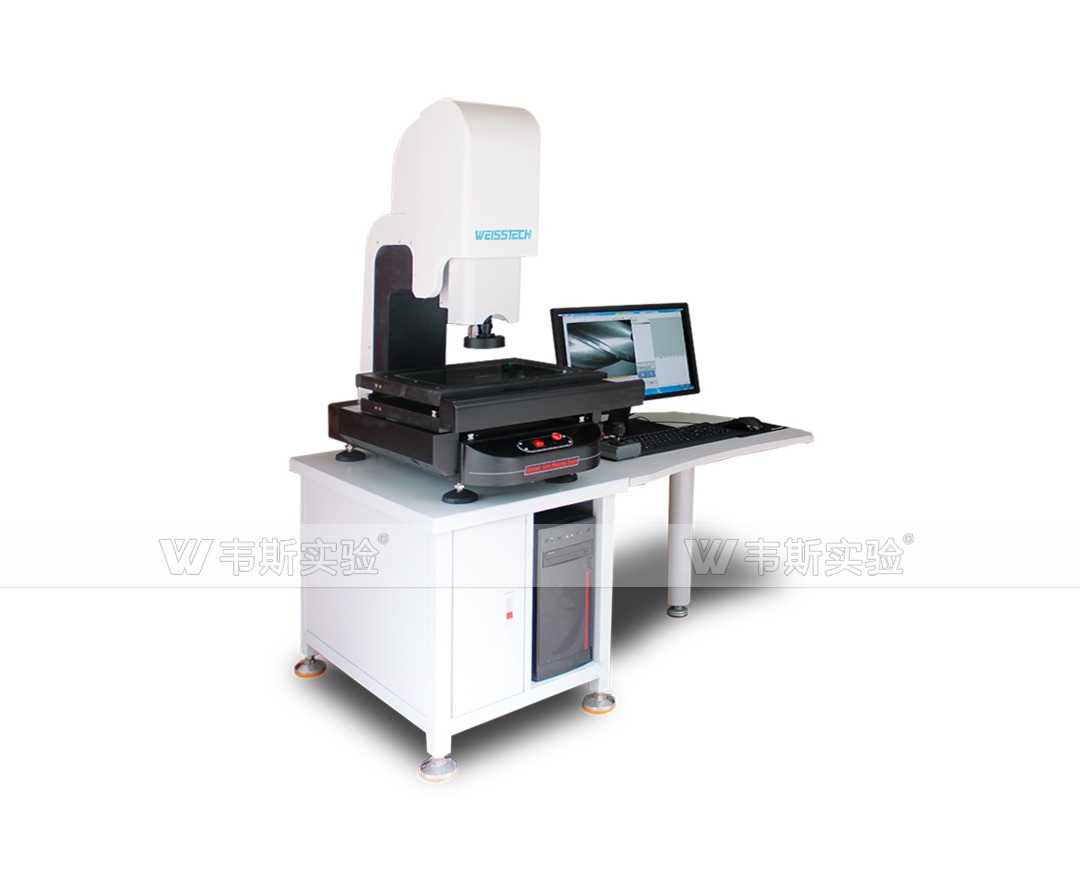

三次元测量仪WSMS-2010

三次元测量仪WSMS-2010



产品简介:

本仪器适用于以二次元测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

仪器具有多种数据处理、显示、输入、输出功能。

特别:

1、工作台以圆转工作台的方式将工件摆正,使测量更快速方便!简宜好学!

2 、配有激光定位功能,将产品需要测量部分快速准确的定位!提高测量效率等功能非常实用;

3、仪器备有RS-232接口,与电脑连接后,采用测量软件测绘图形进行处理及输出。


应用行业:

航空制造业:随着航空航天事业的发展,航空制造业要求测量检测的尺寸更大、速度更快、更精准,天准三坐标为适应这一需求的发展,对各种几何量尺寸提供了快速、有效的测量手段与方法。同时,也努力为航空制造业提升效率、降低成本。

风能光伏:由于风能、太阳能具有清洁无污等环保的特点,近年来不断的受到各个国家的重视,风能制造、光伏太阳能产业也在全球显示了巨大的发展潜力和应用空间,风能叶片、光伏硅晶片等测量需求近年来增长迅猛。

汽车制造:在制造领域,从动力总成、汽车零配件,到车身的设计、制造和验证,以及模具和工装的制造检验,三坐标测量机具有广泛的应用。

其他应用:在精密模具、电子、通信、机械、五金、塑料等广大的制造业行业,三坐标测量机有着极其深入而广泛的应用,并在高等院校、研究院、计量检定部门的实验室、计量室广泛应用。


产品参数:

型号:WSMS-2010

工作台

金属台面尺寸(mm)

400×230

圆形玻璃台面尺寸:mm)


x坐标行程:(mm)

200

Y坐标行程:(mm)

100

仪器外形尺寸(长X宽x高)mm :

400×650×1000

仪器重量(kg):

100

温度波动度(℃)

100


z坐标升降行程:mm):170(调焦)
工作距离(mm):95
x//z数显分辨率:0.0005mm(0.5um)
x、y坐标示值误差:三(3+L/200)μm

影像系统

摄影机:

彩色1/3”ccp摄影机(日本索尼芯片)

变焦物镜倍率:

0.7~4.58(定格变倍,无需每次校准)

视频总倍率:

30x~2308

物方视场:

7~1.1mm


照明

表面光源与透射光源均用LED,亮度可调
电源180T(AC)-260T (AC)50HZ
测量软件

ⅦIS测量软件,可测线、角、圆,随圆、圆心距、角度、高度、

平面距、平整度、球,自动逆空间距、向扫描等、

自动输出WORD/EXEL/CAD!
